Анатомія рослин: практикум - Панюта О.О. 2019

Додатки
Виміри об’єктів під мікроскопом

Виміри об’єктів під мікроскопом проводять з допомогою окуляр-мікрометрів (рис. 1Д). Для переведення одержаних даних у мікрометри потрібен об’єкт-мікрометр.

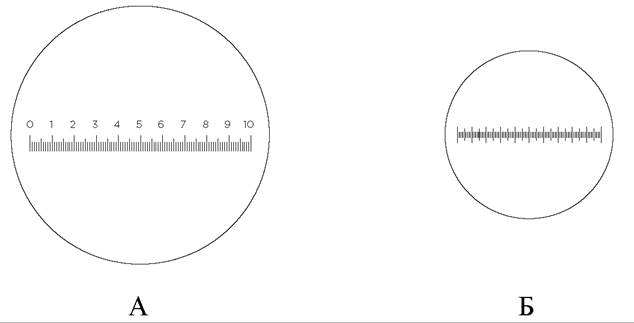

Рис. 1Д. Шкали окуляр-мікрометра (А) і об’єкт-мікрометра (Б)

Окуляр-мікрометр - це кругла скляна пластинка, на яку нанесено лінійку з 50-100 поділками. Він вставляється в окуляр. На столик мікроскопа кладуть препарат і, дивлячись в окуляр, переміщають об’єкт на столику мікроскопа і лінійку мікрометра окуляра так, щоб можна було виміряти об’єкт в поділках окуляр- мікрометра. Потім препарат знімають, а на столику мікроскопа розмішують об’єкт-мікрометр зі шкалою один міліметр, яку поділено на 100 поділок. Ціна однієї поділки дорівнює 10 мкм (0,01 мм). Шкалу об’єкт-мікрометра суміщають зі шкалою окуляр-мікрометра, працюючи з тими ж окуляром і об’єктивом. На початку краще всього сумістити нульові точки обох шкал. Наприклад, за малого збільшення 100 поділок об’єкт-мікрометра (вся

шкала) співпали з 80 поділками окуляр-мікрометра. Ціну поділки окуляр-мікрометра при даному об’єктиві і окулярі мікроскопа визначають за формулою:

(А•10)/Б

де А - кількість поділок об’єкт-мікрометра;

Б - кількість цілих поділок окуляр-мікрометра, які співпали з поділками об’єкт-мікрометра;

10 - ціна однієї поділки об’єкт-мікрометра, мкм

Для визначення істинного розміру об’єкта необхідно помножити його довжину або ширину, визначену в поділках окуляр-мікрометра на ціну поділки окуляр-мікрометра в мікрометрах.

Зверніть увагу, що ціна однієї поділки окуляр-мікрометра для малого збільшення мікроскопа інша, ніж для великого. Тому перед початком вимірів потрібно встановити ціну поділки для всіх об’єктивів.
